COLD FORMING MATERIALS

SWCH25A 냉간압조용 강선

MATERIALSENGINEERINGCREATION GROUP

제품 / JIS 표준 / JIS G3507

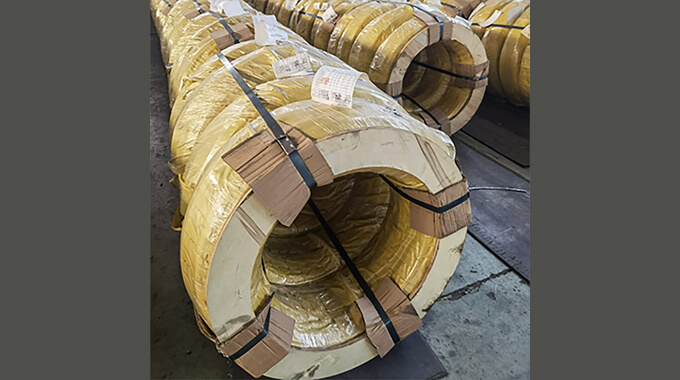

SWCH25A 냉간압조용 강선

와이어의 직경: 0.40-46mm

인장 강도: 기술 정보 페이지를 참조하십시오.

Product Detail Technical Information Inspection Packaging

상하이 루이슝 산업 그룹는 중국이다. 전체 관리 팀의 냉간 헤딩 품질 강선에 중점을 둔 기업에서 20 년의 경험을 가진 벤치 마크 회사입니다. 우리는 자동차 산업의 많은 계층 1 공급 업체와 좋은 관계를 가지고 있으며 모든 와이어 와이어는 브랜드 제철소에 의해 공급됩니다. 모든 주문은 100% 추적 가능합니다.

기술 배달 조건

D 프로세스:

DA 프로세스:

표면 품질

- : 지속적이고 부드러운

- : 스티치 없음, 겹침 없음, 움푹 들어간 곳, 긁힘 없음, 확장 표시 없음

- : 녹 없음

응용 산업

- : 자동차 산업

- : 건설

- : 기계 및 장비 산업

- : 기타 산업

사례 연구

Products & Service

선재

산세 및 인산염 피막 처리

냉간 인발

구상화 소둔

검사

완제품

1. 화학 성분

표 1-화학 성분, 단위 %

강종 기호	C	Si	Mn	P	S	Al	분류
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	림드강에 상응하는 강
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	알루미늄 킬드강
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	킬드강

이 표의 모든 강철 유형은 0.30% Cu, 0.20% Ni 및 0.20% Cr을 초과해서는 안됩니다.

2. 라인의 기계적 성질

표 2 D 프로세스에 의한 선의 기계적 성질

강종 기호	선경 구분 mm	인장 강도 N/mm²	단면 수축률 %	경도 (참고) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≤3	≥540	-	-
	>3~4	≥440	≥45
	>4~5	≥390
	>5	≥340		≤85
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≤3	≥590	-	-
	>3~4	≥490	≥45
	>4~5	≥410
	>5	≥360		≤90
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≤3	≥690	-	-
	>3~4	≥590	≥45
	>4~5	≥490
	>5	≥410		≤92
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	>3~4	≥640		-
	>4~5	≥540		-
	>5~30	≥440		≤95
SWCH22A SWCH22A SWCH25A SWCH25A	>3~4	≥690		-
	>4~5	≥570		-
	>5	≥470		≤98

1 개의 와이어 직경이 20 mm 이상인 경우, 다이어프램은 표 2 의 값으로부터 5 만큼 감소된 값이며, 또한 3 mm 이하에서는 다이어프램을 특정하지 않는다. 2 N/mm2 = 1MPa

표 3 DA 프로세스에 의한 선의 기계적 성질

강종 기호	인장 강도 N/mm²	단면 수축률 %	경도 (참고) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

비고 1. SWCH6R ~ SWCH27K 유형 인 열처리 할 제품에 사용되는 라인은 수신 당사자 간의 합의에 따라 표 3 의 값보다 낮은 인장 강도의 하한을 가질 수 있습니다. 2. 와이어의 직경이 20 mm 이상일 때, 조리개는 표 3 의 값으로부터 5 만큼 감소된다. 3 mm 이하의 경우, 다이어프램은 정의되지 않는다. 3 1N/mm2 = 1MPa

3. 석탄의 깊이-탈염

표 4 평균 탈염 깊이 허용 한계

단위 mm
선경	페라이트 탈탄층 깊이	총 탈탄층 깊이
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

탈탄 깊이 SWCH30K 와 SWCH50K 사이의 선과 주문자 지정의 경우, 10.3.1 의 테스트가 수행되고, 평균 탈쇄 깊이의 허용 한계는 표 4 에 따른다. 32 mm 이상의 직경을 갖는 라인은 수신 당사자 간의 합의에 따라 달라질 수 있다.

4. 와이어 직경 및 차동 편차의 허용

도표 5 철사 직경 및 차이의 허용

선경	허용차	동일 단면의 최대·최소 지름 차
≤ 3	0-0.025	≤ 0.013
3 초과 6 이하	0-0.030	≤ 0.015
6 초과 10 이하	0-0.036	≤ 0.018
10 초과 18 이하	0-0.043	≤ 0.022
18 초과 30 이하	0-0.070	≤ 0.035
30 초과 40 이하	0-0.100	≤ 0.050
40 초과 50 이하	0-0.150	≤ 0.070
