COLD FORMING MATERIALS

SWCHB 237 냉간압조용 강선

MATERIALSENGINEERINGCREATION GROUP

제품 / JIS 표준 / JIS G3508

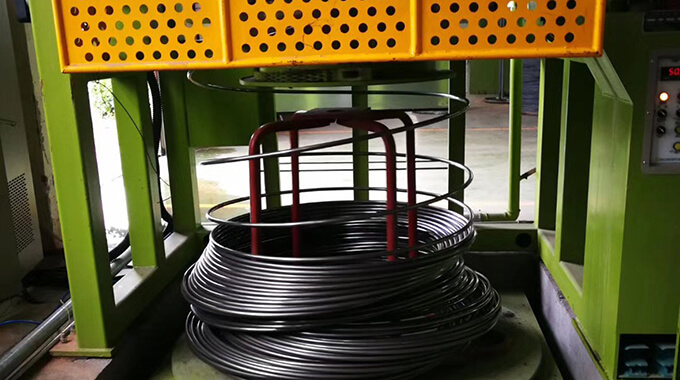

SWCHB 237 냉간압조용 강선

와이어의 직경: 0.40-46mm

인장 강도: 기술 정보 페이지를 참조하십시오.

Product Detail Technical Information Inspection Packaging

상하이 루이슝 산업 그룹는 중국이다. 전체 관리 팀의 냉간 헤딩 품질 강선에 중점을 둔 기업에서 20 년의 경험을 가진 벤치 마크 회사입니다. 우리는 자동차 산업의 많은 계층 1 공급 업체와 좋은 관계를 가지고 있으며 모든 와이어 와이어는 브랜드 제철소에 의해 공급됩니다. 모든 주문은 100% 추적 가능합니다.

기술 배달 조건

DA 프로세스:

표면 품질

- : 지속적이고 부드러운

- : 스티치 없음, 겹침 없음, 움푹 들어간 곳, 긁힘 없음, 확장 표시 없음

- : 녹 없음

응용 산업

- : 자동차 산업

- : 건설

- : 기계 및 장비 산업

- : 기타 산업

사례 연구

Products & Service

선재

산세 및 인산염 피막 처리

냉간 인발

구상화 소둔

검사

완제품

1. 화학 성분

표 1-화학 성분, 단위 %

		표 1 – 화학 조성
						단위 %
강종 기호	C	Si a）	Mn	P	S	B b）
SWRCHB223	0.20-0.26	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB237	0.34-0.40	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB320	0.17-0.23	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB323	0.20-0.26	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB331	0.28-0.34	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB334	0.31-0.37	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB420	0.17-0.23	0.10-0.35	0.80-1.10	≤0.030	≤0.030	≥0.0008
SWRCHB526	0.23-0.29	0.10-0.35	0.90-1.20	≤0.030	≤0.030	≥0.0008
SWRCHB620	0.17-0.23	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB623	0.20-0.26	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB726	0.23-0.29	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008
SWRCHB734	0.31-0.37	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008

이 표의 모든 강철 유형은 0.30% Cu, 0.20% Ni 및 0.20% Cr을 초과해서는 안됩니다. 참고 a) Si의 하한값은 수신 당사자 간의 합의에 의해 0.10% 미만의 값으로 설정될 수 있다. B) B의 내용은 수신 당사자 간의 합의에 따라 0.000 5% 이상일 수 있다.

2. 기회

표 3 발사 끝에서 거리와 경도

강종 기호	담금질 끝단으로부터의 거리 mm																열처리 온도 ℃
강종 기호	경도 HRC	1.5	3	5	7	9	11	13	15	20	25	30	35	40	45	50	불림	담금질
SWRCHB223	상한 / 하한	50 42	49 40	48 22	46 20	41 –	32 –	24 –	21 –	– –	– –	– –	– –	– –	– –	– –	900	875
SWRCHB237	상한 / 하한	58 50	58 47	57 37	55 26	52 21	46 –	38 –	32 –	26 –	24 –	23 –	21 –	– –	– –	– –	870	845
SWRCHB320	상한 / 하한	48 40	47 39	46 33	44 21	39 –	31 –	26 –	23 –	– –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB323	상한 / 하한	50 42	49 41	48 34	46 20	42 –	33 –	27 –	23 –	– –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB331	상한 / 하한	54 46	53 45	52 39	51 23	48 –	36 –	29 –	25 –	20 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB334	상한 / 하한	57 49	56 48	55 45	54 30	51 21	47 –	39 –	31 –	24 –	22 –	– –	– –	– –	– –	– –	870	845
SWRCHB420	상한 / 하한	48 40	48 38	47 32	45 22	41 –	35 –	30 –	27 –	22 –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB526	상한 / 하한	52 44	52 43	51 40	50 28	48 21	45 –	41 –	33 –	23 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB620	상한 / 하한	48 40	48 39	48 37	47 30	46 22	44 –	40 –	36 –	29 –	25 –	21 –	– –	– –	– –	– –	925	925
SWRCHB623	상한 / 하한	50 42	50 41	49 39	48 35	48 27	46 20	44 –	41 –	30 –	22 –	– –	– –	– –	– –	– –	900	870
SWRCHB726	상한 / 하한	52 44	52 43	52 42	51 40	50 34	49 27	48 23	45 20	36 –	27 –	23 –	20 –	– –	– –	– –	900	870
SWRCHB734	상한 / 하한	57 49	56 48	56 47	55 45	55 43	54 37	53 31	51 26	43 20	33 –	28 –	25 –	22 –	20 –	– –	870	845

3. 라인의 기계적 성질

표 5 DA 프로세스에 의한 선의 기계적 성질

DA 공정 선재의 기계적 특성
강종 기호	인장 강도 N/mm2	단면 수축률 %	경도 (참고) HRB
SWCHB 223	≤610	≥55	≤93
SWCHB 237	≤670		≤96
SWCHB 320	≤600		≤92
SWCHB 323	≤610		≤93
SWCHB 331	≤630		≤94
SWCHB 334	≤650		≤95
SWCHB 420	≤600		≤92
SWCHB 526	≤650		≤95
SWCHB 620	≤630		≤94
SWCHB 623	≤640		≤95
SWCHB 726	≤650		≤95
SWCHB 734	≤680		≤97

1 개의 와이어 직경이 20 mm 이상인 경우, 다이어프램은 표 2 의 값으로부터 5 만큼 감소된 값이며, 또한 3 mm 이하에서는 다이어프램을 특정하지 않는다. 2 N/mm2 = 1MPa

4. 깊은 탈 석탄 형성

표 6 평균 탈염 깊이 허용 한계

평균 탈탄층 깊이
선경 （mm）	페라이트 탈탄층 깊이	총 탈탄층 깊이
≤15	＜0.02	＜0.15
15＜d≤25	＜0.03	＜0.20
25＜d≤32	＜0.04	＜0.25

탈탄 깊이 SWCH30K 와 SWCH50K 사이의 선과 주문자 지정의 경우, 10.3.1 의 테스트가 수행되고, 평균 탈쇄 깊이의 허용 한계는 표 4 에 따른다. 32 mm 이상의 직경을 갖는 라인은 수신 당사자 간의 합의에 따라 달라질 수 있다.

5. 와이어 직경 및 차동 편차의 허용

도표 7 철사 직경 및 차이의 허용

표 7 – 선경 허용치 및 편차
		단위 mm
선경	허용차	동일 단면의 최대·최소 지름 차
≤3	0-0.025	0.013
3<d≤6	0-0.030	0.013
6<d≤10	0-0.036	0.013
10<d≤18	0-0.043	0.013
18<d≤30	0-0.070	0.013
30<d≤40	0-0.100	0.013
40<d≤50	0-0.150	0.013
